این دستگاه عمدتاً در مجتمعهای مسکونی، ساختمانهای تجاری و ارتقاء خط لولههای قدیمی استفاده میشود، جایگزین کنتورهای آب مکانیکی مستعد گرفتگی میشود، با کیفیت آب پیچیده (از جمله رسوبات و زنگزدگی) سازگار میشود و پایداری طولانیمدت عالی را در مقایسه با کنتورهای معمولی نشان میدهد. دارای صفحه نمایش ال سی دی 11-خطی و چند خطی برای تجسم واضح حجم کل و جریان لحظه ای، از خواندن خودکار سنج پشتیبانی می کند و با فناوری های ارتباطی مادون قرمز، NFC، wM-Bus، NB-IoT و LoRaWANمدیریت و مانیتورینگ مجدد سازگار است.

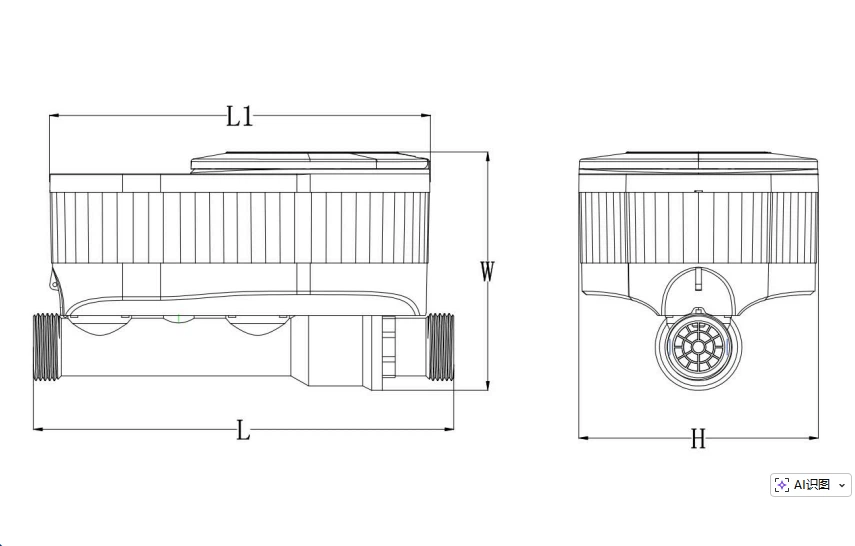

بعد
| پارامتر | DN15 | DN20 | DN25 |
| قطر اسمی (میلی متر) | DN15 | DN20 | DN25 |
| طول (L1، میلی متر) | 150 | 150 | 150 |
| طول (L، میلی متر) | 165 | 190 | 225 |
| ارتفاع (H, mm) | 94 | 98 | 103 |
| عرض (W, mm) | 94 | 94 | 94 |
| رزوه اتصال روی متر | G3/4B | G1B | G1 1/4B |
| رزوه اتصال کوپلینگ | R1/2B | R3/4B | R1B |
مشخصات فنی
| مورد | مشخصات | |||||
| نام محصول | کنتور آب اولتراسونیک با دریچه وسیع- | |||||
| کلاس دقت | کلاس 2 | |||||
| قطر اسمی (میلی متر) | 15 | 20 | 25 | |||
| محدوده دینامیک | 600 | 800 | 600 | 800 | 600 | 800 |
| جریان اضافه بار Q4 (m³/h) | 3.125 | 5 | 7.875 | |||
| جریان دائمی Q3 (m³/h) | 2.5 | 4 | 6.3 | |||
| جریان انتقالی Q2 (m³/h) | 0.0067 | 0.005 | 0.01 | 0.008 | 0.0168 | 0.0126 |
| حداقل جریان Q1 (m³/h) | 0.0042 | 0.0031 | 0.0067 | 0.005 | 0.0105 | 0.07875 |
| حداکثر فشار کاری (MPa) | 1.6 مگاپاسکال | |||||
| کاهش فشار (KPa) | △P63 △P40 | |||||
| ارتباطات داده | NFC / NB-IoT / wM{1}}BUS / LoRaWAN | |||||
| کلاس حفاظت | IP68 | |||||
| کلاس دما | T70 | |||||
| طبقه بندی شرایط آب و هوایی و مکانیکی محیط | کلاس O | |||||
| کلاس سازگاری الکترومغناطیسی | E2 | |||||
| موقعیت نصب | هر جهت، U0D0 | |||||
| نشانگر نمایش | LCD، 11 رقمی + کاراکترهای درخواستی | |||||
| محدوده نمایش | −999999.999 m³ تا 999999.999 m³ | |||||
| وضوح نمایش | دبی تجمعی: 0.001 m³; دبی آنی: 0.001 m³/h. دمای آب: 0.01 درجه | |||||
| عمر باتری | 15 سال | |||||
| زوایای فیزیکی قابل کنترل دریچه | 0 درجه / 25 درجه / 50 درجه / 75 درجه / 100 درجه | |||||
| سوابق داده ها | ثابت کردن ساعتی، ثابت کردن روزانه، ثابت کردن ماهانه، ثابت کردن سالانه، دادههای زمان واقعی- | |||||
| سوابق زنگ هشدار | آلارم باز شدن کاور، آلارم جریان بیش از حد، هشدار لوله خالی، هشدار نشتی، هشدار ولتاژ پایین باتری | |||||
کنتور آب اولتراسونیک با دریچه وسیع-مزایای فنی
- -محدوده دینامیکی گسترده:نسبت دامنه جریان R800 به دقت اندازهگیری سطح افت، با خطای کمتر یا مساوی 2±% در تشخیص جریان کم میرسد.
- طراحی دوگانه- منبع تغذیه:ماژولهای قدرت مجزا برای مدارهای اندازهگیری و عملکردی، حفاظت دوگانه را برای دقت اندازهگیری و پایداری سیستم تضمین میکنند، و به طور موثر تداخل حالت معمول را سرکوب میکنند تا قابلیت اطمینان طولانیمدت دادهها را تضمین کنند.
- سیستم سنجش هوشمند:حسگرهای فشار داخلی{0}با دقت بالا{1}فشار خط لوله را در زمان واقعی نظارت میکنند، همراه با الگوریتم جبران دمای ثبت شدهای برای کالیبراسیون دینامیکی بدون سنسورهای اضافی.
- کنترل دقیق سوپاپ:پشتیبانی از تنظیم از راه دور باز شدن دریچه فیزیکی (5 موقعیت قابل تنظیم: 0 درجه، 25 درجه، 50 درجه، 75 درجه، 100 درجه).
- Omni{0}}نصب جهت دار:طراحی U0D0 الزامات لوله مستقیم را حذف می کند و امکان نصب افقی/عمودی را بدون کاهش دقت فراهم می کند.
- امنیت ذخیره سازی داده ها: Power-cut protection ensures storage of hourly/daily/monthly/annual records, with data retention >15 سال.
- اندازه گیری جریان دو طرفه:به طور مستقل جریان رو به جلو/ معکوس را با نمایشگر جهت جریان{0}زمان واقعی اندازه گیری می کند.
- نظامی-حفاظت درجه:رتبه IP68 با آب بندی لاستیکی سه گانه + فن آوری کامل گلدانی، تضمین نشتی صفر.
- طراحی طولانی-زندگی:بدون قطعات مکانیکی متحرک؛ باتری داخلی-لیتیومی-منگنزی تخلیه{2} خود را کاهش میدهد (<1%/year), with theoretical lifespan ≥15 years.
- {0}}تطبیق پذیری دما بالا:رتبه بندی T70 عملکرد پایدار را در 70 درجه تضمین می کند
نشانگرهای LCD، هشدارها و کدهای خطا
- آلارم ها:آلارم پوشش باز، هشدار جریان بیش از حد، هشدار تخلیه لوله، هشدار نشتی، هشدار ولتاژ پایین باتری، هشدار دمای بیش از حد، هشدار ولتاژ اضافه.
- خطاها:از جمله دستکاری مغناطیسی، دستکاری فیزیکی، دستکاری شبکه، خرابی شیر.
- نمایش:جهت جریان آب، تاریخ و زمان، مقدار سیگنال، مکان GPS، وضعیت فعال سازی NFC، حالت ذخیره سازی/حالت تایید/حالت کارخانه، درجه باز شدن شیر، سطح باتری، دما، مقدار فشار.
رابط AMR:
- wM-Bus:433 یا 868 MHz OMS T1;
- NB lot;
- LoRaWAN: طرح های کانال EU863-870، AS923، AU915-928، US902-928، IN865-867؛
- پارامترسازی ابزار دقیق: کسب مستقیم اطلاعات انتهای کنتور از طریق NFC یا رابط مادون قرمز
گواهینامه ها:
- M ID (2014/32/EU)
- OIML R49
- گواهی انطباق OMS
- WRAS (بریتانیا)
