در صنعت پررونق خودروهای انرژی جدید، اندازه گیری دقیق شمع های شارژ DC به یک نیاز ضروری برای صنعت تبدیل شده است.
به عنوان یک شرکت تخصصی و نوآور در زمینه اندازه‌گیری برق در چین، شرکت Zhejiang Reallin Electron، آموزشی ویبولیتین (که از این پس به عنوان "ریلین" نامیده می‌شود) در سال 2020 با کمک پروژه شمع شارژ دولتی Grid Zhejiang، متر انرژی DC یکپارچه DJZ1226G را توسعه داد.
این محصول نه تنها قید کنتورهای برق سنتی را می‌شکند، بلکه با طراحی یکپارچه و عملکردهای هوشمند، موقعیت پیشگام UBS را در کنتورهای DC یکپارچه ایجاد می‌کند.
1. پیشینه تحقیق و توسعه

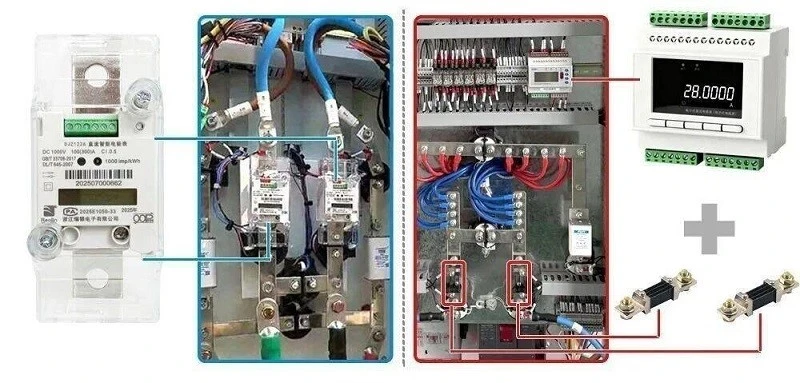

قبل از سال 2020، شمع‌های شارژ DC معمولاً از مترهای انرژی از نوع تقسیم{1} (شنت‌های خارجی یا سنسورهای هال) استفاده می‌کردند که سه اشکال عمده داشت:
1. تضعیف دقت: خط سیگنال نمونه برداری جریان بیش از حد طولانی مستعد تداخل الکترومغناطیسی است که منجر به افزایش خطا در استفاده طولانی مدت می شود.
2. نصب پیچیده: به یک اتصال دهنده اضافی نیاز دارد که منجر به هزینه های نیروی کار بالا و خطر بالای خطا می شود.
3. امنیت ضعیف: کانکتور شنت فاقد مهر و موم سرب است که خطر دستکاری را به همراه دارد.
پس از تحقیقات عمیق، تیم تحقیق و توسعه Reallin در سال 2020 با هدف ایجاد یک کنتور انرژی DC یکپارچه با "دقت بیشتر، اندازه کوچکتر، و قابلیت های ضد تداخل قوی تر" با کد DJZ1226، رسماً پروژه را در سال 2020 راه اندازی کرد.
2. پیشرفت تکنولوژیکی
نوآوری اصلی DJZ1226 در "شنت و بیس متر یکپارچه" آن نهفته است:
- پرش دقیق: شنت مسی-در منگنز{1} ساخته شده به دقت کلی 0.5 کلاس (استاندارد ملی CL0.5) می رسد که بسیار فراتر از استاندارد صنعتی کمتر از کلاس 1.0 است.
- ارتقاء-ضد تداخل: سیگنال فعلی مستقیماً به تراشه اندازه‌گیری متصل می‌شود و فاصله نمونه‌برداری را تا سطح میلی‌متری کوتاه می‌کند و از تداخل الکترومغناطیسی جلوگیری می‌کند.
- بهینه سازی مصرف برق: کاهش مقاومت شنت تولید گرما را تا 90 درصد کاهش می دهد و آن را برای محیط های شدید از -40 درجه تا 70 درجه مناسب می کند.
پیشرفت های توسعه عملکردی:
- پشتیبانی از پروتکل های ارتباطی متعدد (DL/T 645-2007، DL/T 698.45، Modbus RTU) با سرعت تا 115.2kbps.
- عملکرد یکپارچه ذخیره سازی داده ها، قادر به ضبط 100 رویداد شارژ و خطا مانند اضافه ولتاژ و جریان اضافی.
- اضافه شدن رابط خروجی پالس الکتریکی، پشتیبانی از تأیید بار مجازی و ساده سازی فرآیند کالیبراسیون.
- RS485 دوگانه اختیاری است: یک کانال داده ها را روی مادربرد شمع شارژ (TCU) آپلود می کند و کانال دیگر می تواند داده ها را در پلت فرم نظارت آپلود کند.
3. کنترل کیفیت
برای اطمینان از قابلیت اطمینان DJZ1226، Reallin یک سیستم کنترل کیفیت سه لایه ایجاد کرده است:
تأیید تحقیق و توسعه:
آزمایش‌های دقیق متعددی در یک آزمایشگاه دارای گواهی CNAS (از جمله آزمایشگاه‌های EMC، محیطی و دقیق) تکمیل شد. برای شبیه سازی سناریوهای تشعشع بالا و تأیید قابلیت های ضد تداخل-از یک محفظه انکوئیک نیم موج 3 متری-استفاده شد.
همکاری زنجیره تامین:
- یک سیستم مدیریت چهار مرحله‌ای برای تامین‌کنندگان اجرا می‌شود: بررسی صلاحیت، صدور گواهینامه مواد، بازرسی نمونه‌گیری دسته‌ای، و بهبود حلقه بسته{1}.
- تولید سفارشی اجزای کلیدی (مانند منگنز{0}}شنت مس).
تولید هوشمند:
- فرآیندهای مونتاژ، کالیبراسیون و بازرسی نهایی SMT (فناوری نصب سطحی) خودکار هستند و به درجه بالایی از اتوماسیون دست می یابند.
- MES (سیستم اجرای تولید) قابلیت ردیابی کامل داده های تولید را فراهم می کند و خطای انسانی را حذف می کند.
4. اعتبار سنجی بازار
پس از تولید انبوه در سال 2022، DJZ1226 به سرعت در بازار به رسمیت شناخته شد:
- ایستگاه‌های شارژ{0}در مقیاس بزرگ: سازگار با اپراتورهایی مانند TELD، Star Charge، و Xiaoju Charging.
- شمع های سوپرشارژ: مدل J50159-FD از جریان بالای 1000 آمپر پشتیبانی می کند که با نیازهای سوپرشارژ مگاوات مطابقت دارد.
- فتوولتائیک-سیستم‌های ذخیره‌سازی: برای اندازه‌گیری جانبی DC-سیستم‌های فتوولتائیک اعمال می‌شود، و مدیریت یکپارچه «تولید-ذخیره-استفاده را انجام می‌دهد».
5. ارتقاء هوشمند
در سال 2024، Reallin به یک پایگاه تولیدی پیشرفته، هوشمند و سبز نقل مکان کرد:
- معرفی ربات های صنعتی برای مونتاژ کامل قطعات، جوشکاری و بازرسی کیفیت، بهبود قابل توجهی کیفیت محصول در عین کاهش هزینه های نیروی کار.
- پس از رسیدن به ظرفیت کامل تولید، پایگاه جدید ظرفیت تولید سالانه بیش از 20 میلیون متر برق تک فاز- خواهد داشت.
- با ترکیب فناوری ریزشبکه، یک «خط تولید-کربن صفر» ایجاد شده است که هدف جهانی بی‌طرفی کربن را تقویت می‌کند.
